Funderingswanden
Positieve waterdichting aan de grondzijde, afgestemd op grondvocht, waterdruk, aanvulling en maaivelddetail.
Funderingen · Ondergrondse wanden
Waterdruk aan de buitenzijde.
Continuïteit rond de constructie.
Projectspecifieke waterdichting voor funderingen, kelderwanden en ondergrondse betonconstructies. Met één strategie voor waterzijde, beton, kimmen, voegen, doorvoeren, drainage, bescherming en aanvulling.
P / I / NWaterzijdestrategie
360°Constructieschil
SOILGrond en drainage
QAVóór aanvullen
Ondergronds en later moeilijk bereikbaar
De beste reparatie
is de controle vóór aanvullen.
Water zoekt via poriën, scheuren, stortnaden en doorvoeren een route door de constructie. Zodra de grond is aangevuld wordt herstel aan de positieve zijde ingrijpend. Daarom wordt de volledige schil per bouwfase ontworpen, geïnspecteerd en beschermd.
- Waterbelasting en bereikbare waterzijde eerst vaststellen
- Beton, voegen, drainage en membraan als één concept
- Geen aanvulling zonder formele detail- en vlakvrijgave
Toepassingen
Van funderingswand tot bestaande ondergrondse constructie.
Kelders en parkeerkelders
Nieuwbouw of renovatie van ondergrondse ruimtes met eisen aan droogte, bereikbaarheid en gebruik.
Technische putten en bakken
Waterdichting rond vloeren, wanden, doorvoeren, installaties en lastig bereikbare details.
Bestaande ondergrondse wanden
Onderzoek naar lekkagebanen en haalbare positieve, injectie- of negatieve herstelstrategie.
Drie systeemstrategieën
Bereikbaarheid bepaalt de route.
Waterdruk bepaalt de eisen.
Positieve waterzijde
Voorkeur wanneer de grondzijde bereikbaar is. Water wordt vóór indringing in de constructie tegengehouden.
- Ondergrond en details vóór aanvullen bereikbaar
- Constructie zelf beter beschermd
- Bescherm- en drainagelaag noodzakelijk
Integraal nieuwbouwconcept
Beton, stortnaden, waterstops, injectievoorzieningen en externe schil worden per bouwfase verbonden.
- Vroege afstemming met constructeur
- Controle vóór iedere stort en afdekking
- Herstelroute vooraf meenemen
Negatieve zijde of injectie
Renovatieroute vanaf de binnenzijde wanneer de waterzijde niet bereikbaar is, uitsluitend na onderzoek.
- Water blijft in of achter de constructie
- Lekkageweg kan afwijken van zichtbaar punt
- Actieve voegen vragen afzonderlijke behandeling

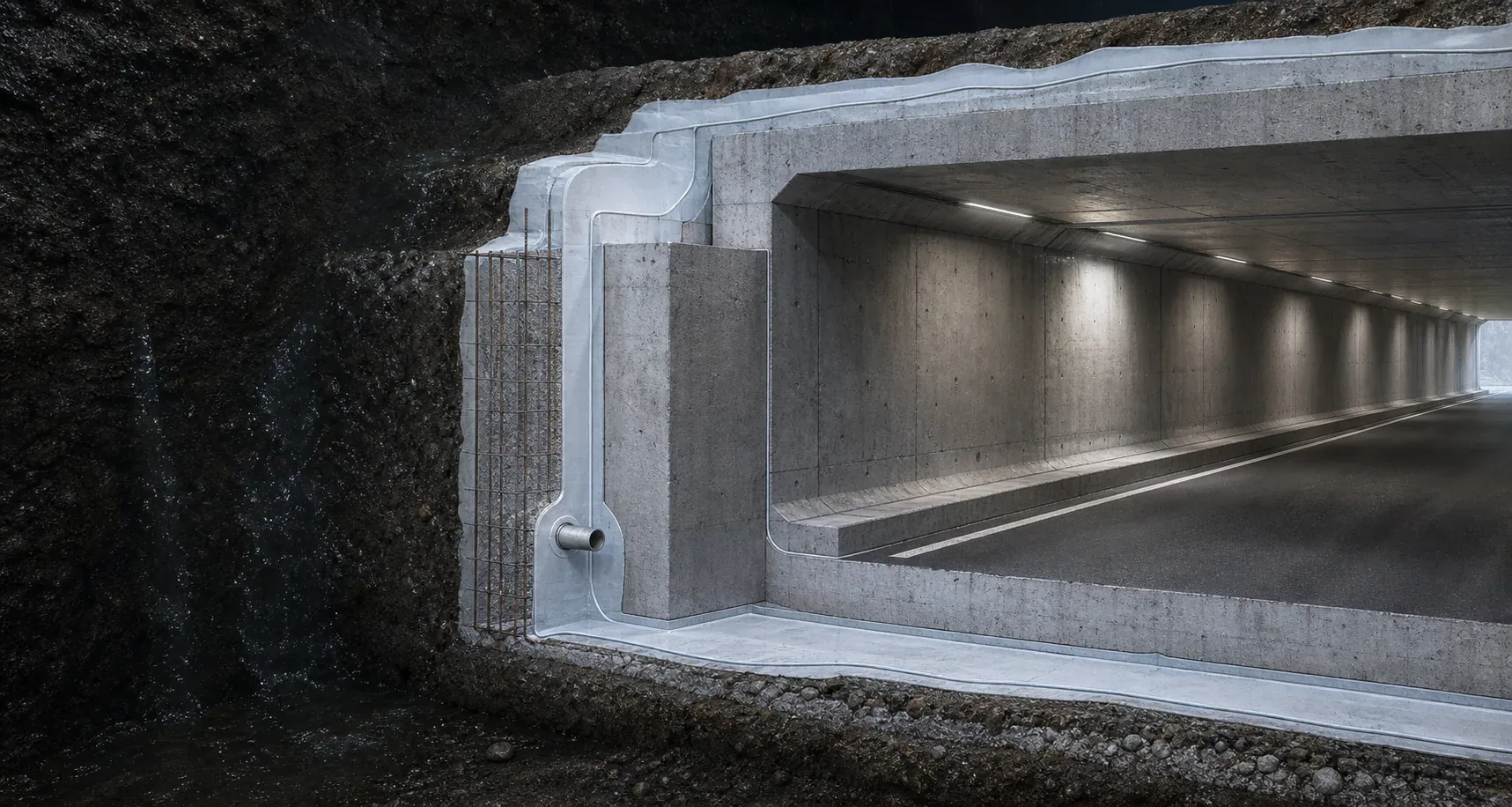

Positieve systeemopbouw
Van betonwand naar beschermde grondzijde.
Deze functionele doorsnede toont een route aan de positieve waterzijde. De werkelijke opbouw volgt uit waterdruk, ondergrond en projectspecificatie.
Bekijk tunnel- en constructiewaterdichting →- 06GrondaanvullingMateriaal en verdichting afgestemd op bescherming
- 05Drainage en beschermlaagWatergeleiding en mechanische bescherming
- 04Waterdicht membraanDoorgaand aan de positieve waterzijde
- 03Voeg- en doorvoerdetailsKimmen, stortnaden, hoeken en penetraties
- 02Primer en reparatiePoriën, grindnesten, scheuren en vlakcorrectie
- 01BetonconstructieDraagkrachtig en per werkvak vrijgegeven
Kritische detailzones
De ondergrondse schil moet overal doorlopen.
Wand-vloer-kim
De overgang tussen funderingsplaat en wand combineert stortnaad, geometrie en mogelijke waterdruk.
Stort- en werkvoegen
Waterstops, injectieslangen, profielen en aansluiting op vlakafdichting moeten per stortfase continu zijn.
Doorvoeren en sparingen
Leidingen, mantels, ankers en installaties krijgen een passend flens-, manchet- of injectiedetail.
Maaiveld en plint
De overgang van grond naar gevel moet regen, spatwater en capillair transport gecontroleerd afvoeren.
Hoeken en dilataties
Inwendige en uitwendige hoeken plus bewegingsvoegen vragen lokale versterking of een afzonderlijk profiel.
Bescherming en aanvulling
Isolatie, drainage, beschermplaten en grondaanvulling mogen de waterdichte laag niet beschadigen.
Faalrisico’s
Zes oorzaken van kostbaar herstel na aanvulling.
Verkeerde waterzijde
Een binnenafdichting is niet automatisch bestand tegen negatieve druk of watertransport achter de laag.
Geen drainagestrategie
Waterophoping en hydrostatische druk kunnen toenemen wanneer drainage en grondopbouw niet zijn afgestemd.
Beschadiging bij aanvullen
Puin, verdichting, wapening of vervolgwerk kan een gecontroleerd membraan na vrijgave alsnog doorboren.
Onderbroken details
Eén fout bij kim, stortnaad of doorvoer kan de gehele ondergrondse schil doorbreken.
Onbekende scheuractiviteit
Actieve of constructieve scheuren kunnen niet als een statisch oppervlak worden behandeld.
Geen hersteltoegang
Na aanvullen is buitenherstel ingrijpend; controle en eventuele injectiepunten moeten vooraf zijn georganiseerd.
Van grondwaterbeeld tot dossier
Zes fasen voor een beheerste ondergrondse schil.
- 01
Water- en grondbeeld
Grondwaterstand, druk, bodem, drainage, lekkagepatroon en waterzijde vastleggen.
- 02
Constructieonderzoek
Beton, stortfasen, voegen, scheuren, doorvoeren, bestaande lagen en bereikbaarheid beoordelen.
- 03
Waterdichtheidsconcept
Vlakken, kimmen, voegen, injectie, drainage, bescherming en maaivelddetail als één schil ontwerpen.
- 04
Proef en werkplan
Voorbereiding, hechting, detailuitvoering, werkvakken en afdekvolgorde praktisch bevestigen.
- 05
Uitvoering en vrijgave
Iedere zone na voorbereiding, details en membraan afzonderlijk controleren vóór bescherming en aanvulling.
- 06
Overdracht en beheer
Tekeningen, foto’s, injectiepunten, afwijkingen en inspectiegegevens locatiegebonden bundelen.
Kwaliteitsborging
Controle vóór bescherming. Vrijgave vóór aanvullen.
Grondvocht, niet-drukkend of drukkend water en seizoensinvloed aantoonbaar onderscheiden.
Sterkte, vocht, poriën, grindnesten, scheuren en reparaties passend voorbereid.
Kimmen, werkvoegen, doorvoeren en hoeken gecontroleerd vóór sluiting van het vlak.
Wand, vloer, fundering en maaiveld sluiten zonder onverklaarde onderbreking aan.
Verbruik, dekking en lokale versterking per werkvak geregistreerd.
Beschermplaten, isolatie en drainage zonder beschadiging aangebracht.
Materiaal, materieel en verdichting afgestemd op beschermlaag en constructie.
Foto’s, tekeningen, leveringen, afwijkingen en herstelpunten gekoppeld aan bouwdeel.
Technische grenzen
Waterdichting vervangt geen constructief of geohydrologisch ontwerp.
Zonder water- en bodemgegevens kan de vereiste systeemweerstand niet betrouwbaar worden vastgesteld.
Zetting, stabiliteit en actieve scheuren worden eerst door een bevoegde specialist beoordeeld.
Drainage is geen vervanging voor waterdichting, maar kan wel bepalend zijn voor de werkelijke belasting.
Een negatieve binnenoplossing vraagt een afzonderlijke studie naar watertransport, hechting en herstelbaarheid.

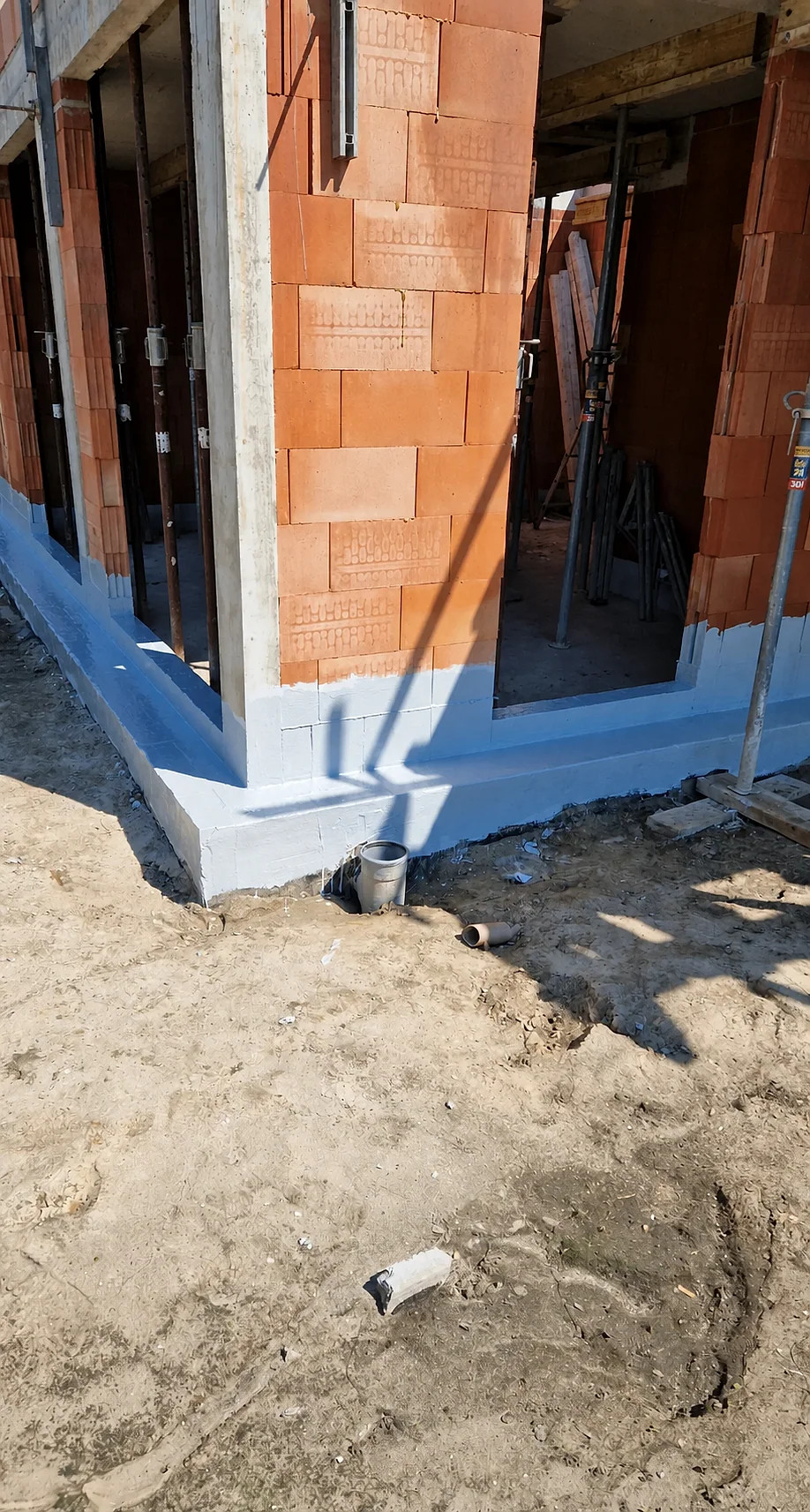

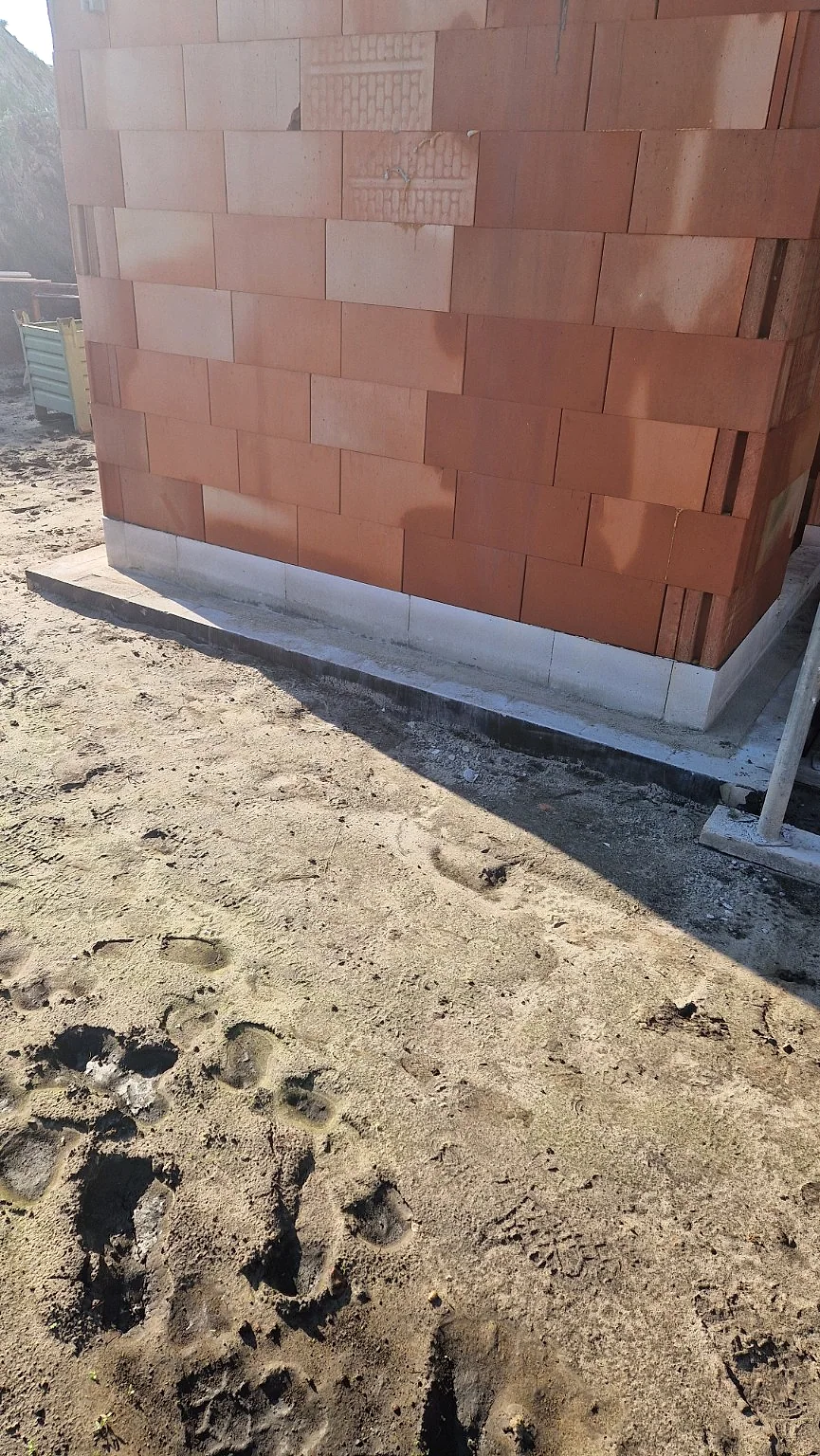

Eigen projectbewijs
De kim vóór aanvulling controleerbaar waterdicht.
Circa 200 m² funderingszone met primer, geotextielversterking en een doorlopend 2K-membraan.
- Circa 200 m²
- Nieuwbouw
- Gewapende kim
Voor technische voorselectie
Deze gegevens bepalen de haalbare waterdichtingsroute.
Wand, vloer, fundering, kim, stortfasen, voegen en doorvoeren.
Grondwaterstand, druk, bodemopbouw, drainage en seizoensinvloed.
Scheuren, grindnesten, vocht, reparaties en eerdere injecties.
Positieve of negatieve zijde, ontgraving, werkruimte en veiligheid.
Isolatie, drainage, beschermplaat, aanvulmateriaal en maaiveld.
Stortfasen, afdekmomenten, levensduur, droogteklasse en contractstukken.
Technische constructiescreening
Leg de waterzijde vast voordat de oplossing wordt gekozen.
Deel tekeningen, grondwatergegevens, betonconditie, details, bereikbaarheid en planning. Wij maken zichtbaar welke onderzoeken en systeemkeuzes nodig zijn voor een technisch verantwoorde vervolgstap.
